آموزش تعمیر شبحی شدن تلویزیون سونی براویا kdl40hx850. "تعمیرافزار" تعمیر ارزان تلویزیون سونی در غرب تهران.
در این مدل تلویزیون براویای سونی مشکل پرش تصویر و شبحی شدن دیده می شود. در بیشتر مواقع سه مورد می تواند دلیل اصلی این مشکل باشد. اولا خرابی برد T CON، شل شدن کابل فلت و خرابی کانکتور های LVD. در این مقاله کوتاه سعی شده است تا خوانندگان محترم وبسایت "تعمیرافزار" را با شبحی شدن تصویر تلویزیون سونی براویا kdl40hx850 و طریقه برخورد و تعمیر آن آشنا سازیم.
قدم اول عیب یابی تلویزیون براویا kdl40hx850.
قبل از باز کردن تلویزیون براویا ابتدا از سیستم خودکار عیب یابی تلویزیون براویا سونی استفاده کنید. برای اطلاعات بیشتر به دفترچه راهنمای تلویزیون مراجعه کنید یا مقاله تعمیر و عیب یابی تلویزیون سونی را مطالعه کنید.
برای شروع تست دکمه های Display، کم کردن صدا و پاور را فشار دهید.
قدم دوم عیب یابی تلویزیون سونی براویا kdl40hx850.
در این مرحله باید تلوزیون باز شود. ابتدا دک صدا BUNCHIN را باز کنید.
سه پیچ زیر تلویزیون را باز کنید. این پیچ ها مسئول نگه داشتن پنل تلویزیون سونی است.
در زیر این قسمت سه پیچ دیگر نیز وجود دارد که باید باز شوند.
پنل را بردارید و از قسمت دک صدا BUNCHIN جدا نمایید.
در این قسمت از کمک فردی دیگر نیز استفاده کنید و دو نفره تلویزیون را روی پارچه و یا پتو بخوابانید. از ملحفه یا پارچه استفاده می کنیم تا از آسیب دیدگی تلویزیون جلوگیری کنیم.
در این قسمت و هنگام جداسازی دک صدا مراقب باشید تا به کابل ها آسیبی نرسد.
شاید گفتن این موضوع لزومی نداشته باشد ولی همیشه و در همه حال از به پریز نبودن تلویزیون در هنگام باز کردن آن اطمینان حاصل فرمایید.
قدم سوم عیب یابی تلویزیون سونی براویا kdl40hx850.
در اینجا قسمت منبع تغذیه را جدا نمایید.
منبع تغذیه جعبه ای سیاه رنگی است که کابل برق به آن متصل می شود.
برای باز کردن منبع تغذیه نیاز به خارج نمودن یک پیچ است که در قسمت سمت چپ منبع تغذیه قرار دارد.
قدم چهارم عیب یابی تلویزیون سونی براویا kdl40hx850.
باید سینی مشکی رنگی که در این قسمت می بینید باز شود. برای اینکار نیاز به باز کردن 22 پیچ است.
ابتدا 2 پیچ قرمز رنگ را باز کنید.
سپس 4 پیچ زرد رنگ را باز کنید. از قسمت سمت چپ شروع کنید.
سپس 14 پیچ سبزرنگ را باز کنید. دو پیچ کناری را برای آخر کار باز کنید.
قدم پنجم عیب یابی تلویزیون سونی براویا kdl40hx850.
ابتدا پیچ های آخر به رنگ آبی را باز کنید.
در این قسمت پنل را باز کنید.
برای باز کردن پنل سینی مشکی را به سمت خود بکشید. سپس به سمت چپ خم کنید.
برای تشخیص راست و چپ روی سینی علامت گذاری شده است. قسمت علامت گذاری شده سمت راست شما است.
قدم ششم عیب یابی تلویزیون براویا kdl40hx850.
در این قسمت می توانید بردهای PCB را ببینید.
در اینجا وقت آن فرا رسیده است که کابل های LVD، LCD و کانکتورها را چک نمایید. کابل ها و کانکتور را مقداری تکان دهید.
می توانید دیود های برد T CON را تست کنید. در دفترچه سرویس می توانید نقشه آن را پیدا کنید.

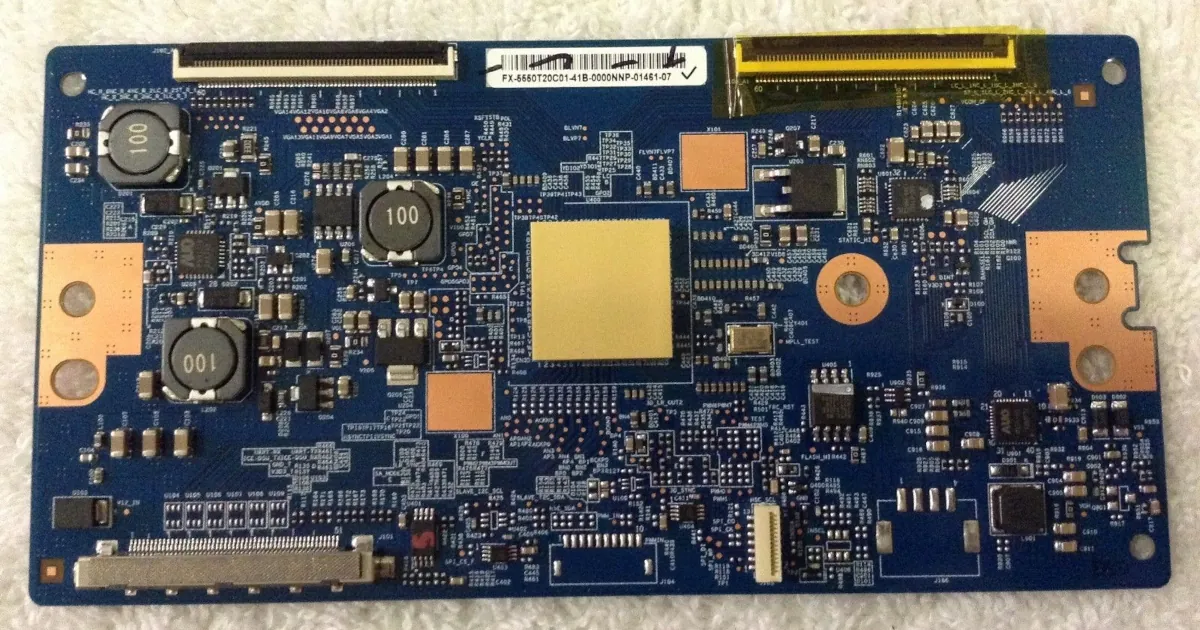

قدم هفتم جدا سازی برد T CON
می توانید در مرحله آخر برد T CON را جا کرده و تعویض نمایید. پس از تعمیر تلویزیون برای بستن آن تمام مراحل بالا را به ترتیب عکس انجام دهید.
