تعمیر قطع تصویر تلویزیون ویزیو M261VP بر اثر ضربه

عدم تصویر دهی در تلویزیون ویزیو M261VP به دلایل گوناگونی ممکن است رخ دهد. خرابی پنل یکی از دلایل عمده آن است. همچنین خرابی برد مین و بک لایت می توانند از دلایل دیگر عدم تصویر دهی تلویزیون ویزیو M261VP باشند. ضربه خوردگی تلویزیون ویزیو بسته به نقطه اعمال شده و همچنین شدت آن می تواند اثرات مخربی روی آن داشته باشد. در طی این مقاله به تعمیر عدم تصویر دهی تلویزیون ویزیو بر اثر ضربه می پردازیم و سعی می کنیم تا قدم به قدم مراحل عیب یابی و تعمیر آن را بررسی نماییم. دقت داشته باشید که اگر در تلویزیون شکستگی به صورت فیزیکی دیده نشود باید عیب یابی به صورت تخصصی تری انجام شود. برای مشاوره و تعمیر تلویزیون ویزیو می توانید با "تعمیرافزار" مرکز تخصصی تعمیر تلویزیون ویزیو در غرب تهران تماس حاصل فرمایید.

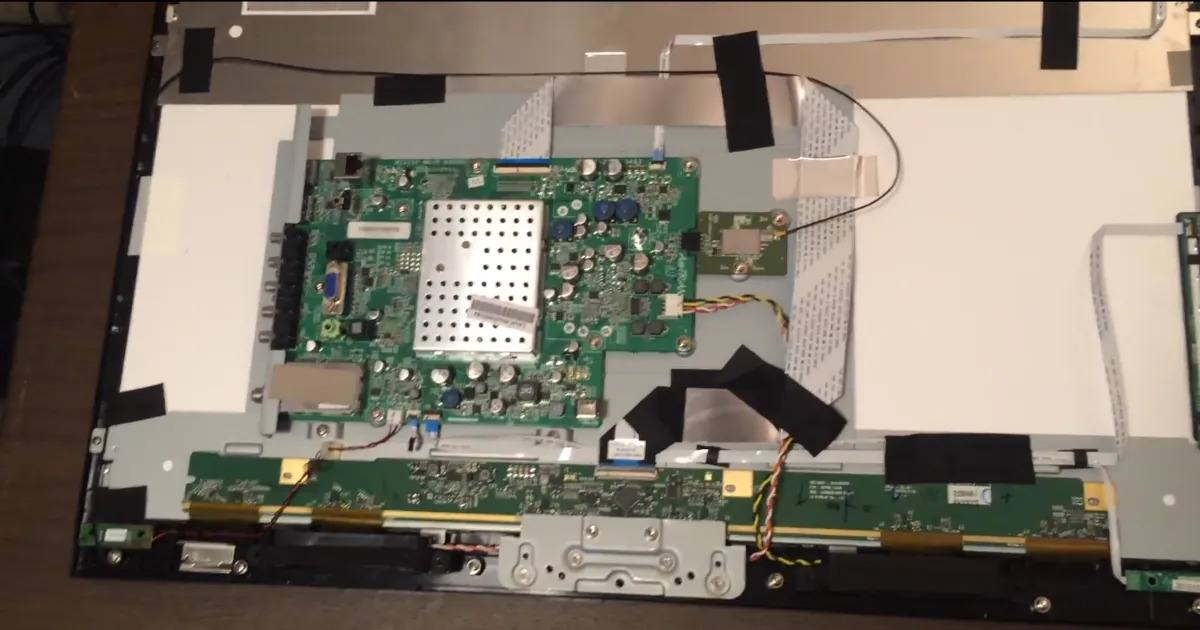

بعد از اینکه تلویزیون ویزیو M261VP را به برق متصل می کنیم و کلید پاور را می فشاریم تلویزیون روشن می شود صدای آن به گوش می رسد اما تصویر مشاهده نمی شود. در چنین شرایطی احتمالا بک لایت تلویزیون M261VP دچار مشکل شده است. برای اینکه از خرابی بک لایت به خوبی اطمینان حاصل شود می توان با چراغ قوه روی پنل را روشن نمود و اگر هاله ای از تصویر مشاهده شود خرابی بک لایت منطقی به نظر می رسد. برای اینکه بتوان تلویزیون ویزیو M261VP را تخصصی تر عیب یابی نمود باید آن را باز کرد. بعد از باز کردن تلویزیون ویزیو M261VP قطعات داخلی آن قابل مشاهده خواهند بود. بک لایت برای اینکه بتواند وظیفه خود را درست ایفا کند نیازمند دریافت انرژی از برد تغذیه است. برد تغذیه بعد از دریافت سیگنالی از سوی برد کین برق لازم برای فعالیت بک لایت را به سمت برد درایور آن می فرستد. برد درایور نیز بعد از دریافت انرژی بک لایت را روشن می نماید. با توجه به روش کاری بک لایت می توان ابتدا برد پاور یا تغذیه را آزمایش کرد تا از سلامت آن اطمینان یافت.

قدم بعدی این است که برد تغذیه یا پاور مورد بررسی قرار گیرد. برد تغذیه در تلویزیون ویزیو M261VP وظیفه دارد تا الکتریسیته مورد نیاز قطعات داخلی تلویزیون را تامین کند. قطعات تلویزیون با ولتاژهای متفاوتی کار می کنند. در کنار پورت برد تغذیه جدولی چاپ شده است که میزان خروجی هر کدام از سیم ها را معین نموده است. تلویزیون ویزیو در حین خاموشی نیز نیاز دارد تا میزان مشخصی از الکتریسیته را دریافت نموده، در حالت استندبای قرار گیرد. در این حالت برد مین تا حدی فعالیت دارد تا بتواند دستورالعمل های کاربر را دریافت نموده در صورت لزوم روشن شود. برای تست برد پاور می توان ولتاژهای خروجی را کاملا بررسی کرده تا اینکه کاملا با جدول یاد شده مطابقت داشته باشند. بعد از بررسی برد تغذیه متوجه می شویم که مشکلی وجود ندارد. قدم بعدی تست برد درایور بک لایت است. بعد از تست برد درایور متوجه شدیم که ولتاژی در آن وجود ندارد و برقی از برد تغذیه وارد آن نمی گردد.

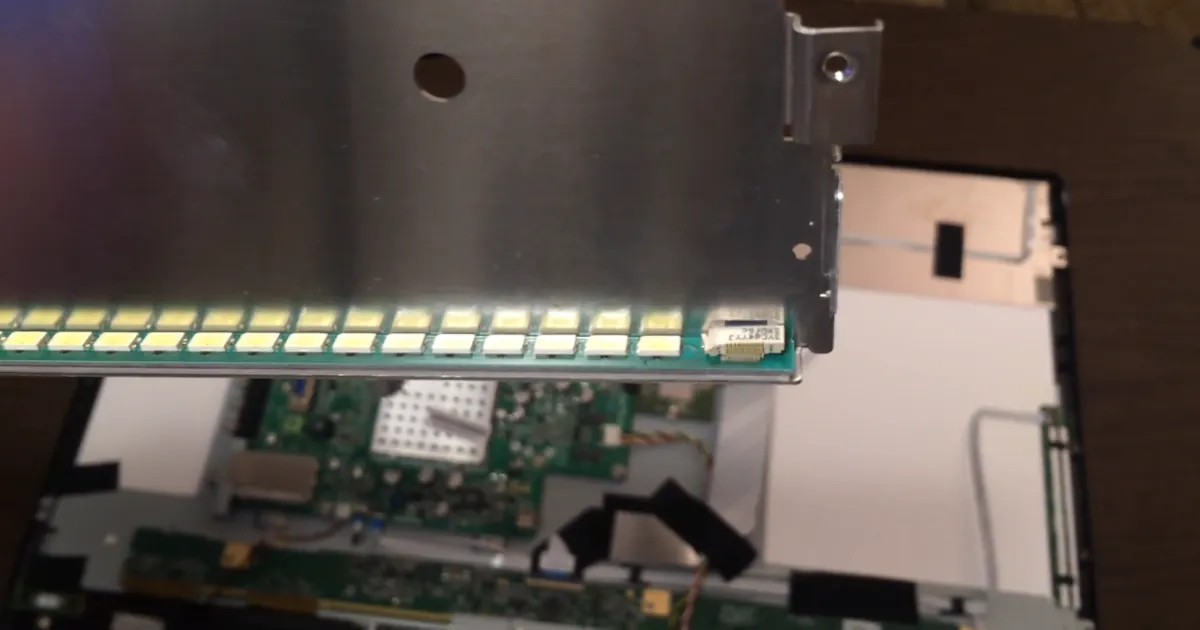

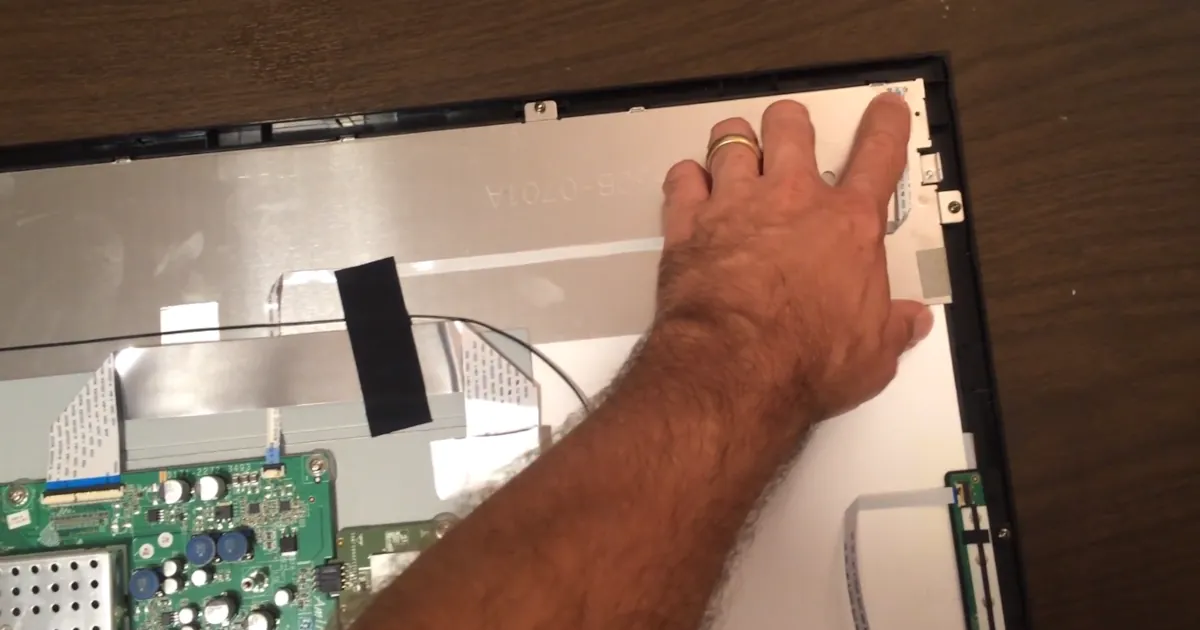

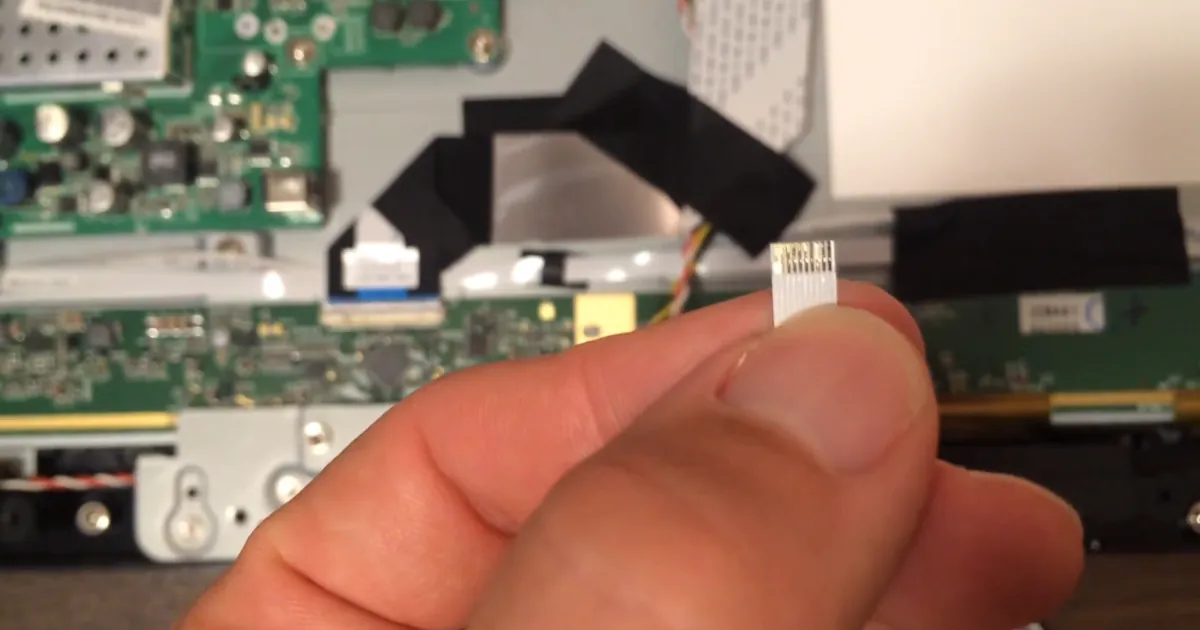

بعد از اینکه متوجه شدیم برقی در برد درایور وجود ندارد ولی برد پاور به خوبی کار می کند نتیجه گرفتیم که کانکتور یا کابل رابط بین برد تغذیه با برد درایور دچار آسیب شده است. بعد از بررسی کانکتورها مشخص شد که کهنکتور کابل فلت روی برد درایور بک لایت بر اثر ضربه ای که به تلویزیون وارد شده است دچار شکستگی شده و از روی برد به صورت نیمه جدا شده است. این کانکتور دیگر نمی تواند وظیفه خود را به درستی انجام دهد و به همین علت بک لایت روشن نمی شود. در واقع برد داریور بک لایت و چراغ های LED مشکلی ندارند.

متاسفانه در این مورد خاص مشکل صرفا جدا شدن کانکتور از روی برد نیست و خود کانکتور نیز دچار شکستگی شده است. برای رفع این مشکل باید کانکتور تعویض شود. برای این کار روی کانکتور را با روغن فلاکس آغشته می کنیم به صورتی که اتصالات را به خوبی پوشش دهد. بهتر است با چسب های عایق حرارتی روی قطعات اطراف کانکتور را بپوشانیم تا از آسیب به آنها و اعمال حرارت روی آن ها جلوگیری شود. با اعمال حرارت توسط هویه های دمنده کانکتور را از روی برد جدا می نماییم. بعد از جدا شدن کانکتور باید محل قرار گیری آن به خوبی از قلع و روغن پاک شود. سپس می بایست روی پایه ها و محل اتصال روی برد را قلع اندود نموده و از روغن فلاکس استفاده شود. با قرار دادن کانکتور جدید و اعمال حرارت می توان آن را در محل خود مستقر نمود. برای مشاوره و تعمیر تلویزیون ویزیو می توانید با "تعمیرافزار" تماس حاصل فرمایید.
