تعمیر برد Z-Sus تلویزیون پاناسونیک TH-42C10S

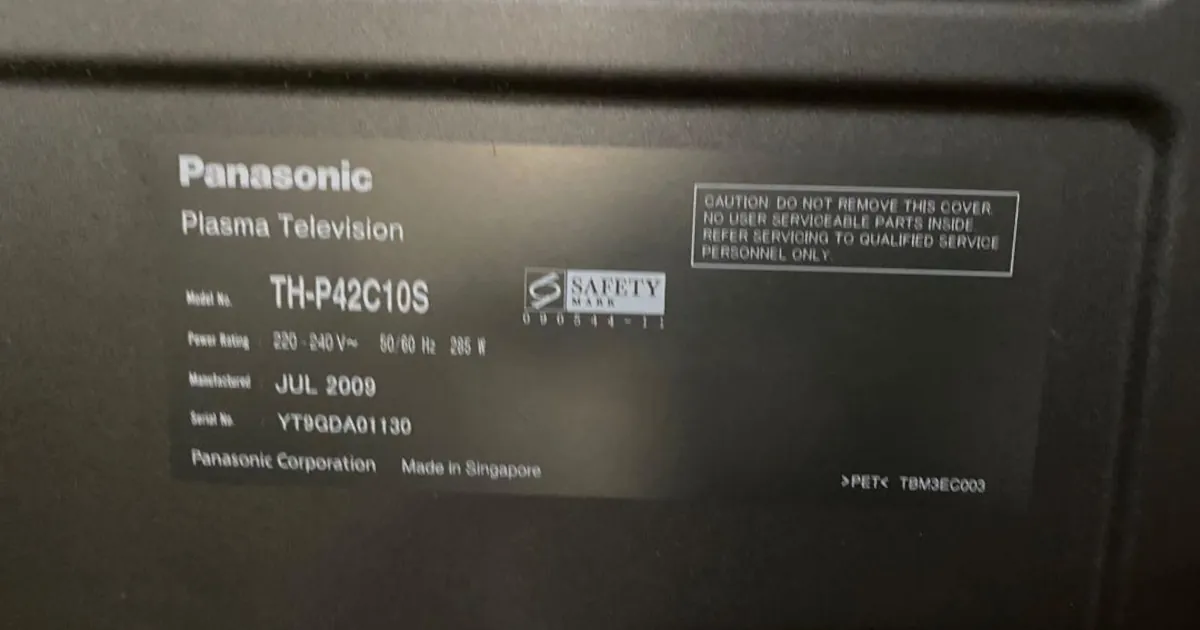

تلویزیون پاناسونیک TH-42C10S از انواع پلاسما است. تلویزیون های تخت معمولا در سه نوع پلاسما، ال ای دی و اولد به بازار عرضه شده اند که هر کدام از انواع تلویزیون ها به روش متفاوتی تصاویر خود را نمایش می دهند و نقاط ضعف و قدرت خود را دارند. امروزه تلویزیون های پلاسما با اینکه نسبت به انواع ال ای دی مزایایی مثل کنتراست بیشتر داشته اند به دلیل استفاده بیش از حد انرژی و قیمت نسبتا بالای تولید منسوخ شده اند. این نوع تلویزیون ها به دلیل انرژی زیادی که مصرف می کنند حرارت زیادی نیز تولید می نمایند از این جهت خرابی در این نوع تلویزیون بیشتر دیده می شود. یکی از قطعاتی که در تلویزیون پاناسونیک TH-42C10S بعضا دچار مشکل می شود برد Z-Sustain است که به اختصار آن را  Z-Sus و یا صرفا برد Z می نامند. در این مقاله سعی داریم تا عملکرد این برد را به صورت اجمالی تشریح کرده و روش تعمیر آن را ارزیابی نماییم. برای مشاوره و تعمیر تلویزیون پاناسونیک خود می توانید با "تعمیرافزار" مرکز تخصصی تعمیر تلویزیون در غرب تهران تماس حاصل فرمایید. برای آشنایی با خرابی های شایع تلویزیون اینجا کلیک کنید.

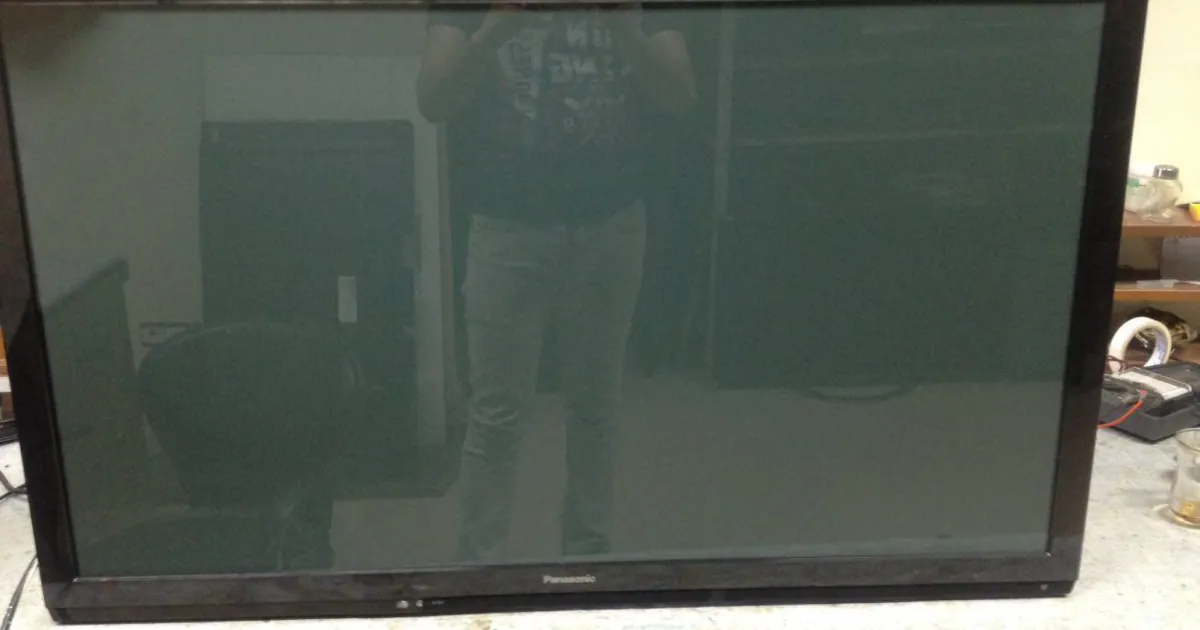

 برد Z-Sus وظیفه دریافت سیگنال های عمودی تصویر و انتقال آن ها به پنل را بر عهده دارد. همچنین این برد ولتاژهای Va و Vs را از برد پاور دریافت می نماید. در نهایت برد Z-Sus روشنایی پنل را تنظیم می کند. اگر در این برد اشکالی به وجود آید معمولا تصویر پنل بسیار تاریک می شود. این تاریکی معمولا تا حدی است که فقط نقاط سفیدی ممکن است در پنل تلویزیون دیده شود. در واقع تصویر پنل به قدری تاریک شده است که فقط روشن ترین بخش های تصویر به صورت نقاطی سفید دیده می شوند. به علاوه خرابی این برد می تواند به آهسته شدن حرکت تصاویر و یا بنفش شدن آن بیانجامد. همچنین علائم زیر در صورت خرابی برد Z-Sus  ممکن است بروز کنند:

نگاتیوی شدن تصویر تلویزیون

خاموش شدن تلویزیون بعد از گذشت چند ثانیه

پخش شدن صدا و عدم نمایش تصویر

سیاه شدن تصویر برای لحظاتی کوتاه

وجود خط های رنگی روی صفحه نمایش و عدم نمایش تصاویر

وجود خطوط عمودی روی تصویر تلویزیون

لازم به تذکر است که این علائم می تواند به دلایل دیگری غیر از خرابی برد Z-Sus نیز به وجود آیند. به همین جهت تلویزیون پاناسونیک TH-42C10S می بایست توسط فرد آموزش دیده عیب یابی شود.

بردZ-Sus  تلویزیون پاناسونیک TH-42C10S به دلایل مختلفی همچون گرم شدن بیش از حد، نوسانات برق و... می تواند آسیب ببیند. معمولا برای تعمیر این برد ها نیاز است که قطعات الکترونیکی نصب شده روی آن مانند ترانزیستورها مورد آزمایش قرار گیرد.

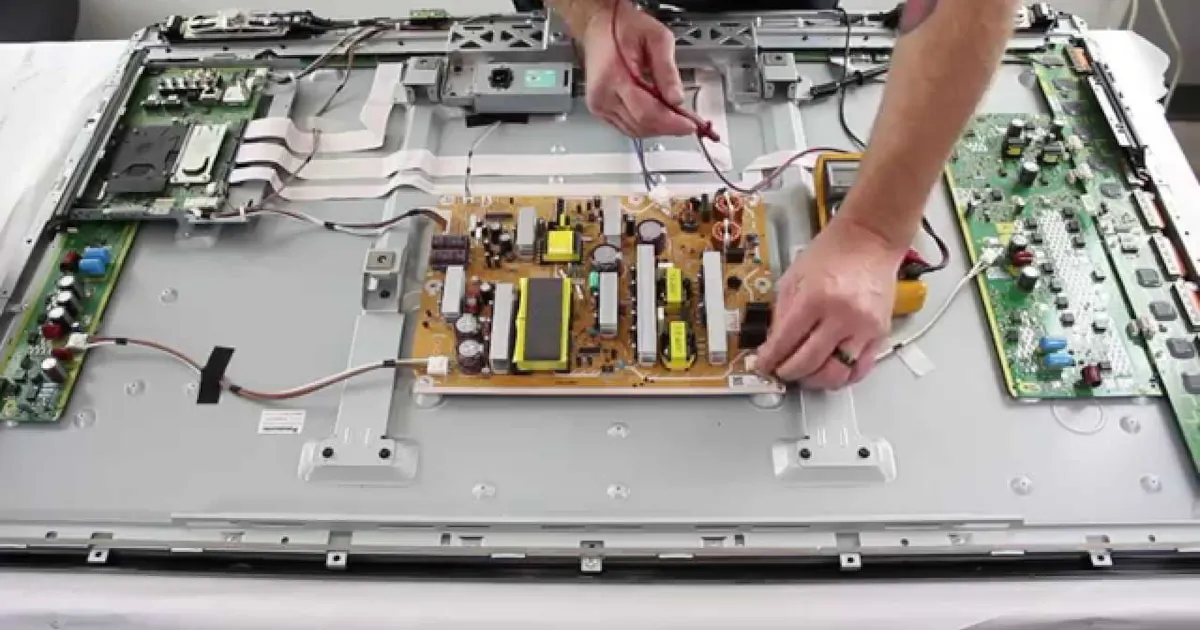

ایتدا باید تلویزیون پاناسونیک TH-42C10S باز شود. تلویزیون پاناسونیک TH-42C10S را خاموش کرده و از برق بکشید. آن را روی سطحی نرم قرار دهید طوری که به درب پشتی آن دسترسی داشته باشید. بعد از باز کردن درب پشتی تلویزیون می توانید بردهای نصب شده روی سینی فلزی را مشاهده نمایید. برای آشنایی با نحوه باز کردن تلویزیون اینجا کلیک کنید.

در هنگام کار در تلویزیون پلاسما پاناسونیک TH-42C10S دقت کنید، چرا که این تلویزیون ها با ولتاژ بالایی کار می کنند و خطر برق گرفتگی در هنگام تعمیر آن ها جدی است. بعد از شناسایی برد Z-Sus بهتر است آن را از سینی جدا نموده تا بتوانید آن را بررسی نمایید.

برای اینکه کار تعمیر برد را شروع کنید لازم است آن را از نظر ظاهری بررسی نمایید. هر گونه تغییر ظاهری در برد Z-Sus می تواند در امر عیب یابی به شما کمک کند.

بسیاری از اشکالات برد Z-Sus مربوط به ایجاد اتصال کوتاه درون مدارات است. خرابی قطعات مانند ترانزیستورها می تواند عامل ایجاد اتصال کوتاه باشد. می توانید با مولتی متر قطعات را آزمایش نموده و مقادیر ثبت شده را با مقادیر صحیح مطابقت دهید تا از سلامت آن ها مطمئن شوید. در نهایت قطعات خراب را با نمونه جدید جایگزین نمایید.
