اسیلوسکوپ چه کاربردی در تعمیرات تلویزیون دارد؟

دستگاه اسیلوسکوپ که در گذشته ها به آن اسیلوگراف اطلاق می شد ابزاری است که به وسیله نمایشگر خود سیگنال های الکترونیکی را دریافت می کند و به صورت دو بعدی نمایش می دهد. این ویژگی به تعمیرکاران و همچنین دانشمندان کمک می کند که تغییرات سیگنال های الکترونیکی را در طول زمان محاسبه و اندازه گیری کنند. اسلوسکوپ توانایی دارد که حرارت، صدا، نور, الکتریسته و بسیاری دیگر از مقادیر فیزیکی را با سنسورهای خود دریافت نموده و تغییرات آن ها را به شکل نمودار بر روی صفحه نمایش خود به معرض دید تعمیرکار مدارات الکترونیکی قرار دهد. برای مثال میکروفون سنسوری است که صدا را به سیگنال قابل دریافت برای مدارات الکترونیکی تبدیل می کند. در طی این مقاله سعی داریم تا خوانندگان محترم وبسایت "تعمیرافزار" را با اسیلوسکوپ و کارکردهای آن در تعمیرات تلویزیون آشنا نماییم. برای آشنایی با ابزار آلات تعمیر تلویزیون اینجا کلیک کنید.

از اسیلوسکوپ غالبا در طراحی، تولید و تعمیرات مدارات الکترونیکی استفاده می شود. تکنیسین ها و تعمیرکاران مدارات الکترونیکی از این ابزار برای اندازه گیری های دقیق سیگنال های الکترونیکی استفاده می کنند. با استفاده از این اطلاعات به دست آمده از اسیلوسکوپ ها می توان به نتیجه گیری های دقیق در رابطه با عملکرد صحیح قطعات الکترونیکی دست یافت و پی برد چه بخشی از مدار وظیفه خود را به درستی انجام نمی دهد و یا اینکه چگونه عملکرد پارامتر خاصی را در درون مدار تنظیم کرد.

به علت عملکرد تخصصی اسیلوسکوپ این ابزار بیشتر مورد استفاده تعمیرکاران حرفه ای، دانشمندان و فیزیک دانان برای محاسبه و اندازه گیری مقادیر سیگنال ها در طول زمان است. پزشکان نیز برای اندازه گیری و رصد نوسانات سیگنال های مغزی از انواعی از اسیکوسلوپ ها بهره می برند.

اسیلوسکوپ های الکترونیکی می توانند به تعمیرکاران تلویزیون کمک کنند تا عملکرد صحیح قطعات الکترونیکی را با استفاده از فرکانس کاری آنها بررسی کنند. اسیلوسکوپ سیگنال های تولید شده را دریافت نموده و به صورت نموداری بر روی صفحه نمایش خود نمایان می کند. با توجه به این نمودار می توان اختلال ها و عملکرد نادرست را تشخیص داد. البته قبل از هر گونه آزمایش سیگنال های دریافتی به نکاتی باید دقت کرد:

به محدوده فرکانس هایی که هر اسیلوسکوپ می تواند به درستی اندازه گیری کند پهنای باند اطلاق می شود.

محدوده نمونه برداری یا Sampling Rate:

تعداد نمونه هایی که در هر طول موج می تواند توسط اسیسلوسکوپ اندازه گیری شود را محدوده نمونه برداری می نامیم.

تمامیت سیگنال، توانایی نمایش صحیح و دقیق طول موج است. مسلما شما نمی خواهید تا مدتها با قطعه مورد آزمایش تان سر و کله بزنید و در نهایت متوجه شوید که در واقع این اسیلوسکوپ بوده است که مقادیر را درست نشان نمی داده است.

ورودی های اسیلوسکوپ های الکترونیکی را  کانال می نامند. این کانال ها می توانند آنالوگ یا دیجیتال باشند. معمولا هر اسیلوسکوپ آنالوگ بین 2 تا 4 کانال دارد.

پراب های ابزارهایی هستند که ارتباط اسیلوسکوپ با قطعه مورد آزمایش را ممکن می کنند. محدوده نسبتا بزرگی از انواع مختلف پراب ها موجود است که هر کدام برای انجام وظیفه خاصی طراحی شده اند. بسیار اهمیت دارد که اسیلوسکوپی خریداری کنید که با پراب و عملکرد مورد نظر تطابق داشته باشد.

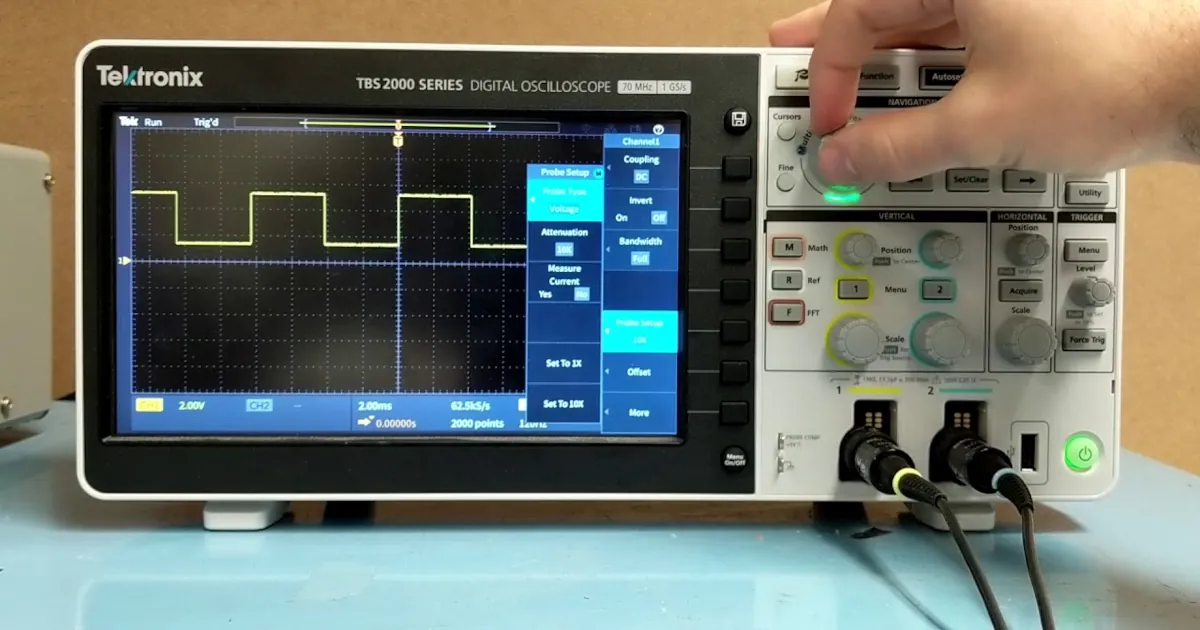

بعد از اینکه به تمامی نکات فوق توجه شد می توان با اتصال اسیلوسکوپ به قطعه الکترونیکی از طریق پراب ها سیگال های تولیدی را آن را بررسی نمود. اسیلوسکوپ سیگنال ها را به صورت نموداری دو بعدی نمایش می دهد. به این ترتیب می توان عملکرد صحیح و درست قطعات را آزمایش کرد.

وقتی قصد خرید اسیلوسکوپ دارید بهتر است از خرید آنلاین صرف نظر نمایید و به صورت فیزیکی آن را مورد بررسی قرار دهید. انواع مختلفی از اسیلوسکوپ در بازار موجود هستند که هر کدام می توانند نیازهای متفاوتی را رفع نمایند.

اسیلوسکوپ های آنالوگ که از نظر ساختاری شباهت هایی با تلویزیون های CRT دارند با شلیک اشعه های نور به سمت صفحه نمایش و برانگیخته کردن عنصر فسفر تصاویر را بر روی آن به نمایش می گذارد. این نوع اسیلوسکوپ معمولا اسیلوسکوپ های قدیمی تر هستند.

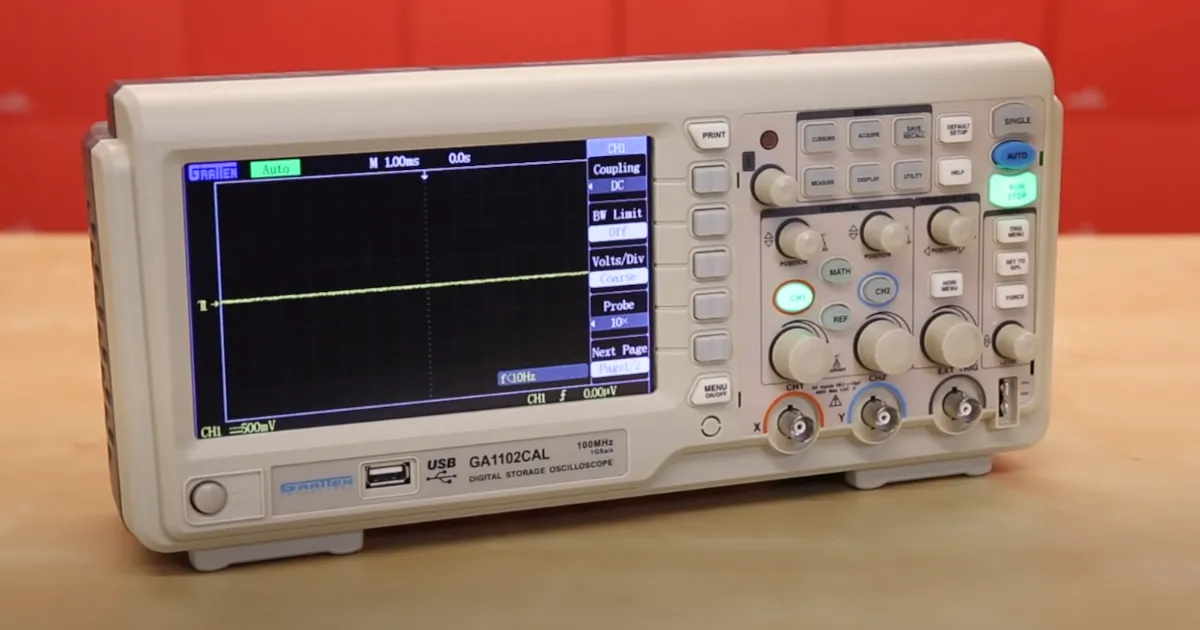

اسیلوسکوپ های دیجیتال معمولا نسبت به انواع آنالوگ آن پرطرفدار تر هستند. این نوع از اسیلوسکوپ می تواند سیگنال های دریافتی را خیلی سریعتر و دقیق تر نمایش دهند. این مسئله به علت پردازنده های پیشرفته تر این نوع اسیلوسکوپ ممکن می شود.

معمولا این نوع اسیلوسکوپ قیمت بسیار مناسب تری دارد. اسیلوسکوپ یو اس بی عموما صفحه نمایش ندارد و با استفاده از لپتاپ یا کامپیوترهای خانگی وظیفه خود را انجام می دهد.

این نوع از اسیلوسکوپ اندازه خیلی کوچکی دارد و می تواند به راحتی حمل شود. این وِیژگی بسیار مورد توجه برخی از تعمیرکاران قرار دارد به این دلیل که می تواندد در همه حال اسیلوسکوپ خود را به همراه داشته باشند.
