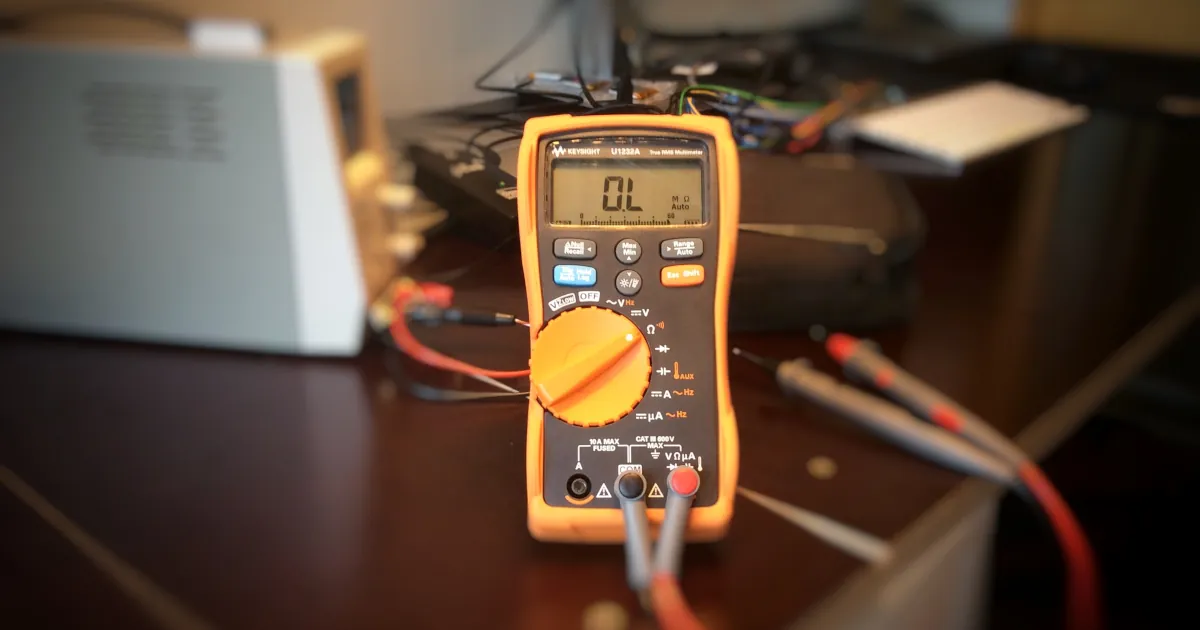

آموزش پایه ای چگونگی استفاده از مولتی متر

در طی مقاله قبلی با مولتی متر و اجزای مختلف آن آشنا شدیم و فرا گرفتیم که هر کدام از اجزای آن چه وظیفه ای بر عهده دارند. مولتی متر یکی از مهمترین ابزارآلاتی است در تعمیرات تلویزیون کمک شایانی به تعمیرکاران می کند. در طی این مقاله پس از معرفی مولتی متر و شرح وظایف آن قصد داریم تا آموزش چگونگی کارکرد با آن را خدمت خوانندگان محترم وبسایت "تعمیرافزار" ارائه نماییم. برای مشاوره و تعمیر تلویزیون در غرب تهران می توانید با "تعمیرافزار" مرکز تخصصی تعمیر تلویزیون در غرب تهران تماس حاصل فرمایید.

با مولتی متر می توانید هم ولتاژ DC و هم AC را اندازه گیری کنید. حرف V در کنار یک خط صاف به معنای ولتاژ DC یا مستقیم است و حرف V در کنار یک خط مواج به معنای AC یا متناوب خواهد بود. برای اندازه گیری ولتاژ به روش زیر عمل کنید:

1. اگر می خواهید برق ولتاژ متناوب را اندازه گیری کنید حرف V در کنار خط مواج را انتخاب نموده و اگر قصد اندازه گیری ولتاژ مستقیم را دارید خط مواج را برگزینید.

2. از اتصال پراب قرمز رنگ به درگاه مورد نظر V در کنار خط صاف یا مواج اطمینان حاصل کنید.

3. پراب قرمز را به فاز مثبت متصل بنمایید. جریان از این سمت وارد مدار می شود.

4. درگاه COM را بوسیله پراب مشکی رنگ به سوی دیگر جریان یا همان فاز منفی بزنید.

5. در این لحظه مقدار ولتاژ را از روی صفحه نمایش می توانید مشاهده کنید.

اگر پراب قرمز و منفی را اشتباه به دو سر جریان بزنیم چه اتفاقی می افتد؟

نگران نباشید اگر مثبت و منفی را اشتباه به مولتی متر وصل کنید اتفاق خطرناکی نمی افتد و مقدار ولتاژ نیز درست نمایش داده ی شود با این تفاوت که این بار ولتاژ نمایش داده شده منفی است.

باید در زمینه اندازه گیری جریان با مولتی متر در نظر داشته باشید که تمام اجزا در یک سری از یک جریان برخوردار هستند. به همین دلیل باید مولتی متر را در همان سری مدار قرار دهید.

نکته: برای انجام صحیح اینکار می بایست پراب قرمز رنگ را بر روی پایه قطعه مورد نظر قرار داده و از سوی دیگر پراب مشکی رنگ را روی پایه قطعه کناری مدار بگذارید. مولتی متر در این حالت مانند سیمی رفتار می کند که سری مدار قرار گرفته است. در این حالت اگر مولتی متر از مدار خارج کنید مدار از کار خواهد افتاد.

قبل از اینکه جریان مدار را اندازه گیری کنید مطمئن شوید که پراب قرمز را در درگاه صحیح قرار داده اید. در این حالت باید پراب قرمز در درگاه µAmA وارد شود.

پراب قرمز را به درگاه مناسب وصل کنید و سلکتور را بچرخانید تا در وضعیت مناسب خود قرار بگیرد. بعد پراب ها را به پایه های قطعه مورد نظر که قاعدتا مقاومت است بچسبانید. اینکه کدام پراب به کدام پایه متصل شود چندان اهمیتی ندارد. نتیجه یکسان خواهد بود.

اکثر مولتی مترها امکان ارزیابی پیوستگی اتصال مدار را به تعمیرکار می دهند. با استفاده از این ویژگی به راحتی می توانید خرابی قطعاتی مانند سیم ها را بررسی کنید که آیا دچار قطعی هستند یا خیر. همینطور این مورد می تواند به شما بگوید که آیا دو نقطه از مدار به هم اتصال دارند یا خیر. معمولا مولتی متر با ایجاد صدای بوق اتصال الکتریکی را به شما اطلاع می دهد.

اگر مقاومت الکتریکی بین دو نقطه اندک باشد که معمولا کمتر از چند اهم است این دو نقطه از نظر الکتیکی به هم متصل هستند. در این هنگام مولتی متر با ایجاد صدای بوق اتصال الکتریکی این دو نقطه را به شما اطلاع می دهد.

اگر صدای بوق به صورت پیوسته به گوش نمی رسد و یا اصلا بوق به صدا در می آید به این معناست که بین دو نقطه مورد ارزیابی تعمیرکار یا اصلا ارتباطی برقرار نیست و یا اینکه ای ارتباط دچار اخلال شده است.

هشدار: برای اینکه اتصال الکتریکی را بررسی نمایید می بایست وسیله مورد آزمایش کاملا خاموش باشد و هیچ گونه الکتریسیته ای در آن جریان نداشته باشد.

اگر هر دو نقطه را با دو سر پراب ها لمس کنید و بین این دو نقطه اتصالی برقرار باشد صدای بوق ممتد خواهید شنید. برای تست سلامت سیم ها باید دو سر پراب ها را به دو سر سیم لمس دهید تا صدای بوق شنیده شود.

جمع بندی: مولتی متر یکی از مورد نیازترین ابزارهای تعمیر تلویزیون است. در این مقاله چگونگی استفاده ویژگی های عمومی مولتی متر را مورد بررسی قرار داده ایم. برای مشاوره و تعمیر تلویزیون خود می توانید با "تعمیرافزار" مرکز تخصصی تعمیر تلویزیون در غرب تهران تماس حاصل فرمایید.
