آموزش تعمیر و عیب یابی برد پاور تلویزیون

همانطور که در مقالات قبلی اشاره شد، اکثرخرابی های تلویزیون های امروزی نرم افزاری هستند و غالبا با به روز رسانی نرم افزاری و یا تنظیم کارخانه ای تلویزیون قابل حل هستند.اما در مواقعی نیز با مشکلات سخت افزاری تلویزیون مواجه هستیم که مسلما برای تعمیر آن ها نیاز به دانش و مهارت بیشتری است. برد پاور یا برد تغذیه تلویزیون یکی از قطعات داخلی تلویزیون است که گاهی ممکن است با خرابی مواجه شود. برد پاور همانگونه که از نام آن بر می آید وظیفه تامین برق DC قطعات تلویزیون را بر عهده دارد. اگر این برد با مشکل رو به رو شود تلویزیون ممکن است اصلا روشن نشود و یا تصویری ارائه دهد که طبیعی و سالم نیست. در این مقاله سعی بر آن بوده است که خوانندگان محترم وبسایت "تعمیرافزار" را با تعمیر و عیب یابی برد پاور تلوزیون آشنا نماییم.

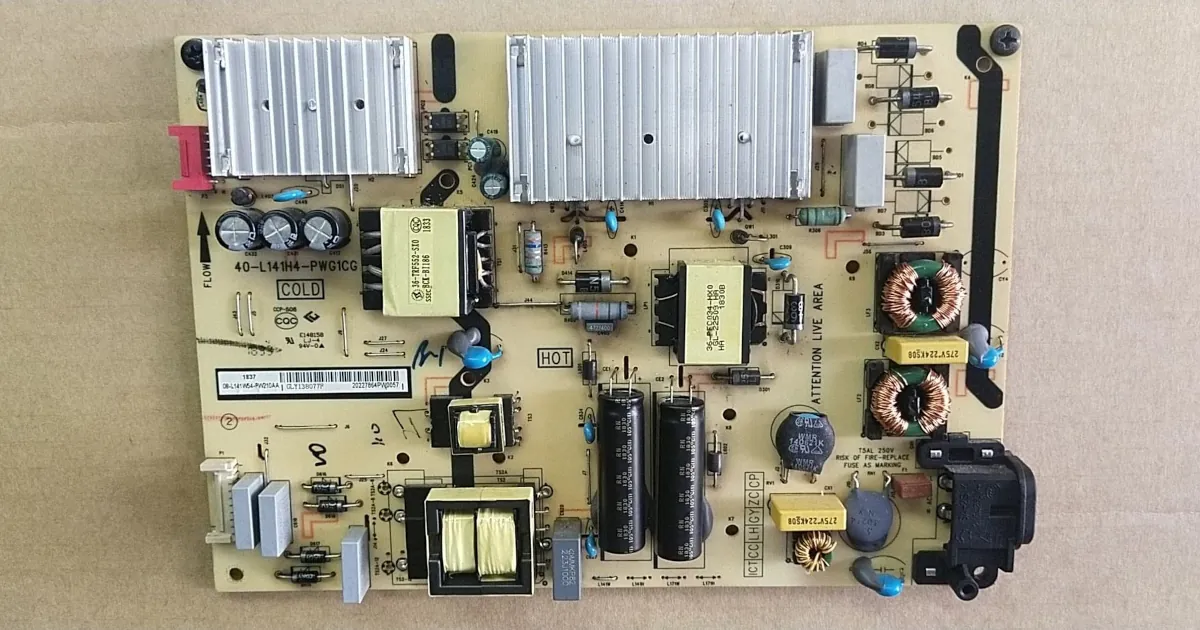

برد پاور تلویزیون شما با تبدیل ولتاژ 220 ولت AC به ولتاژهایی که برای عملکرد عادی تلویزیون مناسب هستند، وظیفه خود را انجام می دهد.

وقتی تلویزیون شما روشن نمی‌شود یا صدای کلیک ایجاد می‌کند، احتمال اینکه مشکل برد پاور داشته باشید بسیار زیاد است.

یکی از دلایل اصلی خرابی برد پاور خراب شدن خازن های آن است. معمولا خازن ها پس از مدتی دچار فساد می شوند. بالای خازن ها معمولا مانند کنسرو فاسد باد می کند و شاید مایعی قهوه ای یا زرد نیز که بوی ماهی فاسد می دهد از آن نشت کند.

از طرف دیگر، تعمیر برد پاور تلویزیون شما نسبتاً آسان است. خوشبختانه برای شما، ما چند مرحله را گردآوری کرده‌ایم که به شما کمک می‌کند یاد بگیرید چگونه برد پاور تلویزیون را تعمیر کنید.

برد پاور تلویزیون شما با تبدیل ولتاژ خط AC از 220 ولت به ولتاژهایی که برای عملکرد عادی تلویزیون شما مناسب هستند، کار می کند. شاید مهمترین ولتاژ 5 ولت باشد که انرژی مورد نیاز ریزپردازنده برای روشن ماندن برای دریافت دستورات از سوی کاربر در زمانی که به دستگاه خود نیاز دارد را نامین می کند.

منبع تغذیه ولتاژ ثانویه مورد نیاز را تولید می کند که بستگی به مدل تلویزیون دارد. تلویزیون های قدیمی ممکن است به ولتاژ برق متفاوتی نسبت به تلویزیون مدرن  نیاز داشته باشند.

ارسال تلویزیون خود به سازنده برای تعمیر می تواند بسیار گران باشد، به خصوص اگر هزینه حمل و نقل و جابجایی را در نظر بگیرید. چیزی که اکثر دارندگان تلویزیون نمی دانند این است که تعمیر برد پاور تلویزیون نسبتاً آسان است اما تعمیر برد اصلی تلویزیون فرآیند متفاوتی است. برای آشنایی با تعمیر برد اصلی تلویزیون اینجا کلیک کنید.  در اینجا فقط به یک رشته قلع لحیم کاری، پیچ گوشتی فیلیپس (چهارسو)، سیم چین، قطعات جایگزین (خازن) و انبردست نیاز دارید.

ابتدا تلویزیون خود را از برق بکشید و پایه یا پایه دیواری (براکت نصب) را باز کنید. هنگام تعمیر تلویزیون، مطمئن شوید که همیشه عمودی یا صاف (رو به پایین) روی زمین قرار گرفته باشد. مراقب باشید که روی صفحه نمایش تلویزیون فشار زیادی وارد نشود. هر گونه فشار ممکن است به آسیب جدی به صفحه نمایش تلویزیون شما منجر شود.

قاب پشتی تلویزیون را در لبه بیرونی باز کنید. بسته به مدل تلویزیون شما، ممکن است بین 10-20 پیچ برای باز کردن وجود داشته باشد. همچنین فراموش نکنید که پیچ‌های موجود در قسمت ورودی/خروجی صدا و تصویر و قسمت سیم برق را نیز باز کنید. برای آشنایی با طریقه صحیح باز کردن تلویزیون اینجا کلیک کنید.

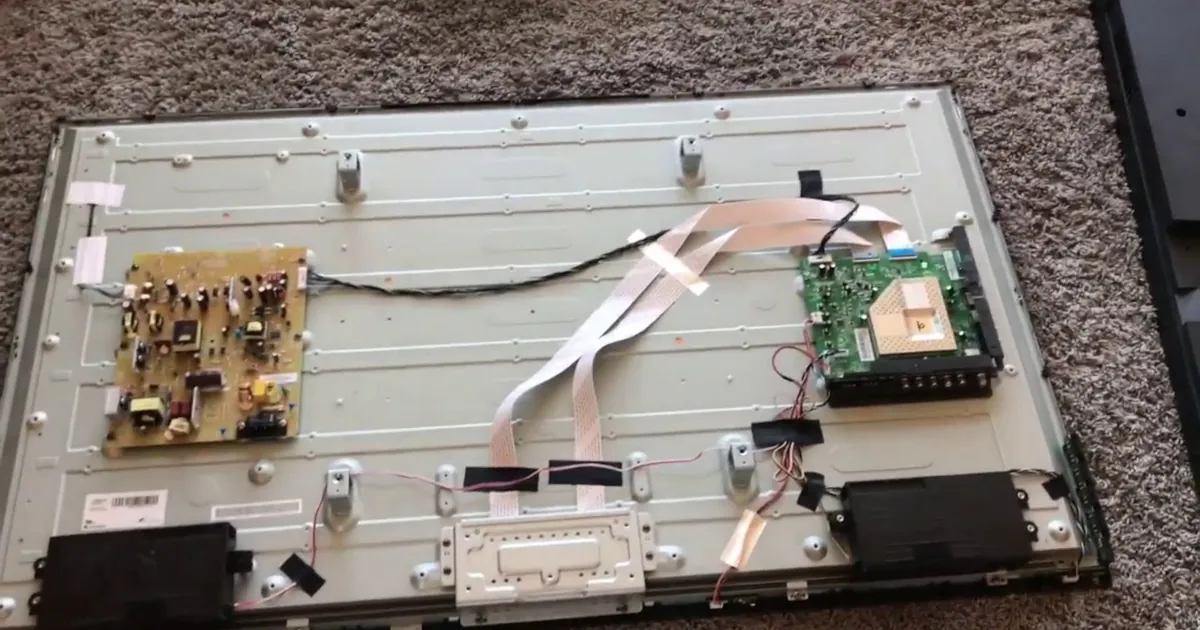

تمام دسته سیم ها را از برد پاور جدا کنید. شناسایی برد پاور پس از برداشتن قاب پشتی بسیار ساده است.  برد پاور قسمتی است که سیم کشی برق به آن وارد می شود.

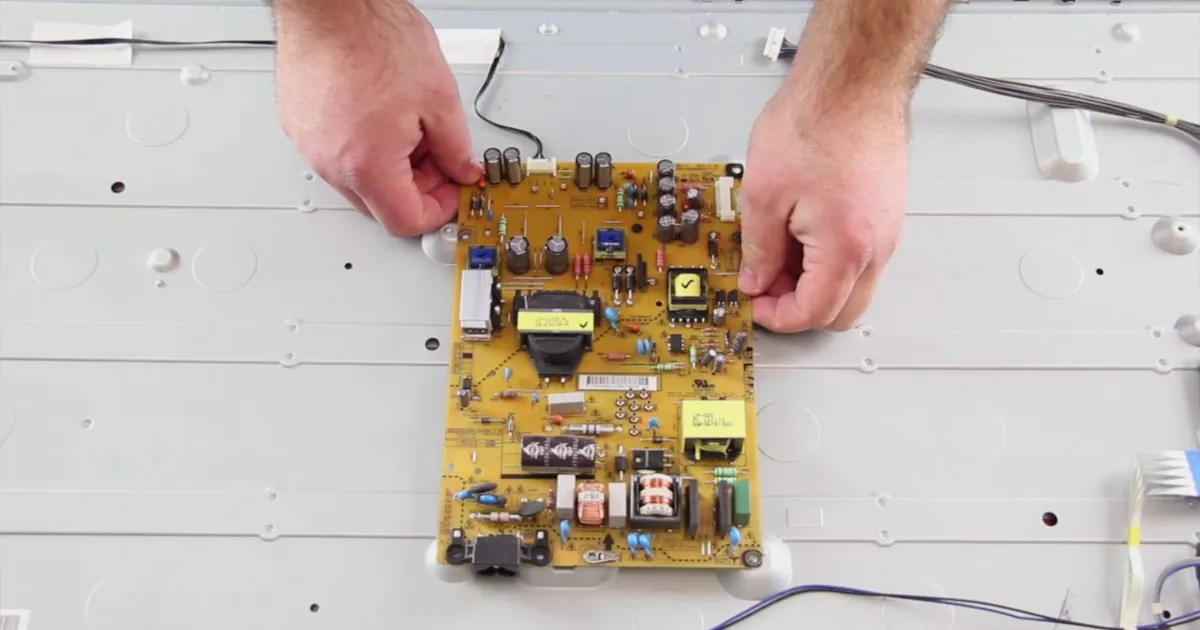

برد پاور را از شاسی تلویزیون باز کنید.

در مرحله بعد، باید خازن های خراب یا فاسد را شناسایی کنید. خازن ها کوچک و به شکل قوطی هستند، بسته به تلویزیون شما، تعداد خازن ها متفاوت است و در اندازه های مختلف روی برد قرار گرفته اند.  گاهی نیز خرابی خازن های برد پاور تلویزیون ممکن است باعث خرابی صدای تلویزیون شما باشند.

شناسایی خازن های خراب یا فاسد نسبتا آسان است و برای انجام این کار نیازی به دانش فنی ندارید. خازن های خراب دارای قسمت بالایی بریده شده یا برآمده خواهند بود. یکی دیگر از نشانه های قابل مشاهده نشت مایعی است که به رنگ نارنجی یا قهوه ای خواهد بود. هنگام تعمیر برد پاور تلویزیون و شناسایی خازن های خراب، با خازن های بزرگ خود را خسته نکنید. آنها ولتاژ بالا هستند و به ندرت خراب می شوند. کار روی اینها نیز به دانش فنی نیاز دارد.

خازن های خراب را با هویه جدا کنید و آنها را با خازن های جدید جایگزین نمایید. هنگام جدا کردن خازن حتماً آن را بررسی کنید تا پایانه های مثبت و منفی را یادداشت کنید. همچنین به سمت نوار سفید توجه کنید. خازن جدید نیز به همین ترتیب نصب خواهد شد.

در نهایت، با هویه لحیم کاری خود، خازن های جدید را در جای خود وصل کرده و تلویزیون خود را دوباره سرهم کنید. تبریک می گویم! برد پاور تلویزیون خود را با موفقیت تعمیر کردید.
