آشنایی با مولتی متر و اجزای چهار گانه آن

مولتی متر یا اهم متر نامی که برای برخی بیشتر شناخته شده است دستگاه الکترونیکی است که در تعمیرات بسیاری از وسایل الکترونیکی از جمله تعمیر تلویزیون کاربرد بسیار زیادی دارد. از این وسیله برای اندازه گیری ولتاژ، مقاومت الکتریکی و.... استفاده می شود. اما گاهی استفاده از این وسیله ی پرکاربرد کمی پیچیده به نظر می رسد. در این مقاله سعی داریم که طریقه استفاده از مولتی متر را به خوانندگان محترم وبسایت "تعمیرافزار" آموزش دهیم. برای مشاوره و تعمیر تلویزیون خود در غرب تهران می توانید با "تعمیرافزار" مرکز تخصصی تلویزیون در غرب تهران تماس حاصل فرمایید. برای آشنایی با ابزارهای مورد نیاز تعمیر تلویزیون اینجا کلیک کنید.

مولتی متر یکی از ابزارهای مورد نیاز تعمیرات تجهیزات الکترونیکی است. اغلب مولتی مترها سه دستگاه را در درون خود جای داده اند: ولت متر، اهم متر و آمپر متر. اغلب مولتی مترها اتصال مدار الکترونیکی را نیز مورد آزمایش قرار می دهند. مولتی مترها این توانایی را به شما می دهند که از اتفاقات درون مدار الکترونیکی با خبر شوید. هر گاه قطعه ای درون مدار با مشکل مواجه شود معمولا با مولتی متر می توان به آن پی برد و از طریق آن به عیب یابی مدارات الکترونیکی پرداخت. موارد زیر از موضوعات شایعی هستند که در رابطه با آن ها می توان از مولتی متر استفاده کرد:

آیا سوییچ در مدار باز یا بسته است؟

آیا سیم جریان الکترییسیته را عبور می دهد و یا معیوب است؟

چه مقدار شدت جریان الکتریکی (ولتاژ) از درون سیم یا مدار عبور می کند؟

چه میزان الکتریسیته درون باطری باقی مانده است؟

در بازار مولتی متر های بسیار گوناگونی برای خرید موجود است که هر کدام از دقت و امکانات متفاوتی برخوردار هستنند. ساده ترین مولتی متر ها قیمت نسبتا پایینی داشته و سه مقوله ولتاژ، وجود جریان و مقاومت الکتریکی را اندازه گیری می نمایند.

اگرچه مطمئنا مولتی مترهای ارزان قیمت نه کیفیت بالایی دارند و نه از دقت بالایی برخوردار هستند. انتخاب بهترین مولتی متر تا حد زیادی بستگی به نوع استفاده شما از آن دارد. می توانید با توجه به نیاز و بودجه تان از انواع مختلفی یکی را انتخاب کنید ولی پیشنهاد ما در تیم "تعمیرافزار" این است که چون مولتی متر ابزار مهمی است و احتمالا تا سال ها قرار است از آن استفاده کنید، سعی نمایید که از نوعی خریداری کنید که بتواند با دقت و کیفیت بالایی کار کند.

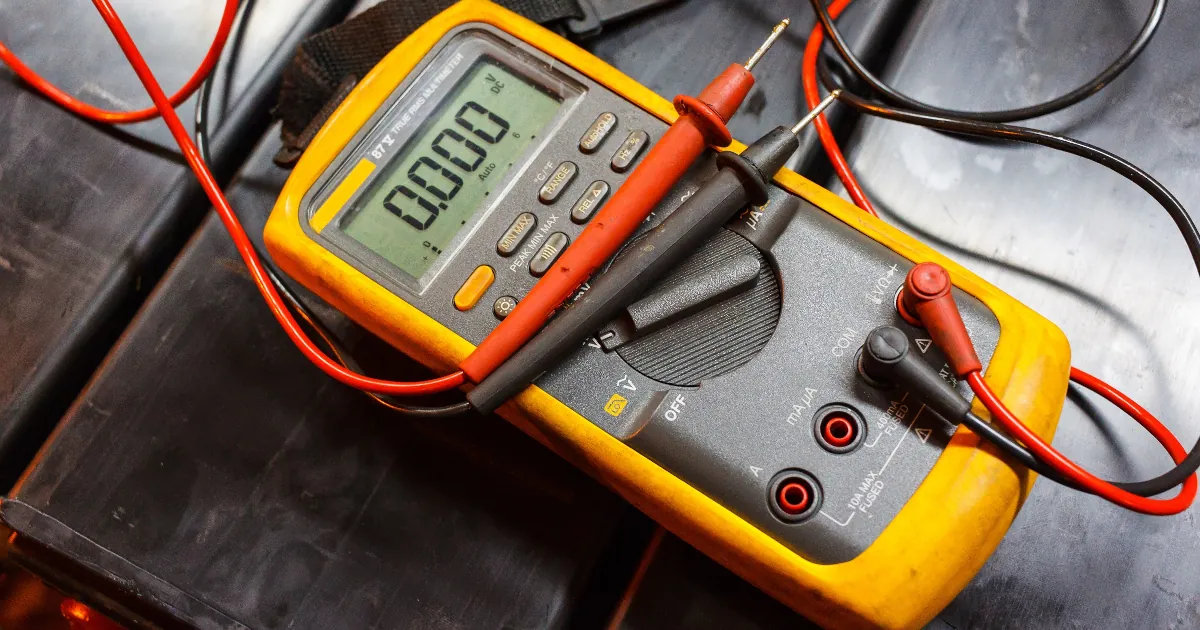

معمولا مولتی متر ها از چهار جز تشکیل شده اند:

صفحه نمایش: این بخش نتیجه اندازه گیری مولتی متر را نمایش می دهد که خود می تواند از نوع دیجیتال یا عقربه ای (آنالوگ) باشد.

سلکتور: این بخش عملکرد مولتی متر را مشخص می کند. بدین معنا که با استفاده از سلکتور می توانید انتخاب کنید می خواهید برای مثال ولتاژ را اندازه گیری کنید یا مقاومت الکتریکی.

درگاه ها Ports: این بخش برای ورود پراب های طراحی شده اند.

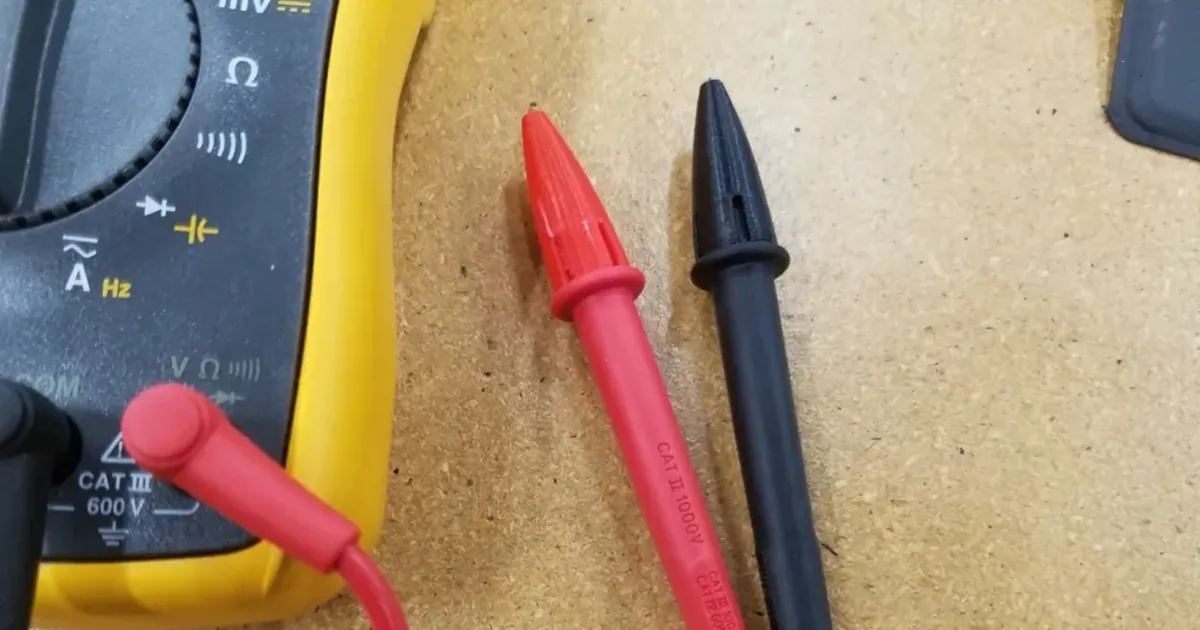

پراب ها: هر مولتی متری دارای دو پراب است. یکی از این پراب ها قرمز و دیگری مشکی است.

عموما هیچ تفاوت عملکردی بین این دو پراب وجود ندارد و صرفا رنگ آن ها با هم متفاوت است که استفاده از آن ها راحت تر صورت بگیرد.

اما طبق سنت رایج بین تعمیرکاران می بایست پراب مشکی همیشه به درگاه COM متصل باشد. از آن سو پراب قرمز بسته به اینکه چه کاری می خواهید انجام دهید بین درگاه های دیگر جا به جا می شود. البته این صرفا یک سنت رایج بین تعمیرکاران است و از نظر فنی هر پرابی می تواند به هر درگاهی متصل شود.

درگاه اول درگاه COM جایی است که پراب سیاه یا مشکی رنگ به آن متصل می شود. رنگ خود این درگاه روی دستگاه مولتی متر نیز به صورت سنتی مشکی رنگ است.

درگاه 10A زمانی مورد استفاده قرار می گیرد که قصد اندازه گیر جریانی به شدت بیش از 200 میلی آمپر را داشته باشید.

درگاه µAmA زمانی مورد استفاده قرار می گیرد که قصد اندازه گیری جریان را داشته باشید.

و در نهایت درگاه VΩ  زمانی مورد استفاده قرار می گیرد که بخواهید ولتاژ، مقاومت الکتریکی یا اتصال مدار را مورد آزمایش قرار دهید.
